相机模型

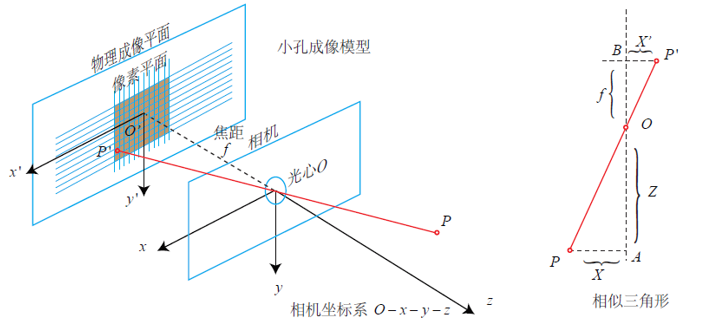

针孔相机模型

针孔相机模型和畸变模型把三维点投影到相机内的二维平面,构成相机的内参数(intrinsics)

https://img-blog.csdnimg.cn/20210228190651594.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzNzM3Njk3,size_16,color_FFFFFF,t_70

根据三角形的相似性

$$ \frac{Z}{f}=-\frac{X}{X^{\prime}}=-\frac{Y}{Y^{\prime}} $$

把成像平面翻转到前面

$$ \frac{Z}{f}=\frac{X}{X^{\prime}}=\frac{Y}{Y^{\prime}} $$

$$ \begin{array}{l}X^{\prime}=f \frac{X}{Z} \\ Y^{\prime}=f \frac{Y}{Z}\end{array} $$

把成像平面投影到像素平面

像素坐标系和成像坐标系之间相差了一个缩放和原点的平移

用u轴和v轴表示像素坐标系

设像素坐标系在u轴上缩放了α倍,在v轴上缩放了β倍,原点平移了[cx, cy]T,投影坐标和像素坐标的关系是

$$ \left\{\begin{array}{l}u=\alpha X^{\prime}+c_{x} \\ v=\beta Y^{\prime}+c_{y}\end{array}\right. $$

代入此式

$$ \begin{array}{l}X^{\prime}=f \frac{X}{Z} \\Y^{\prime}=f \frac{Y}{Z}\end{array} $$

fx=αf,fy=βf

$$ \left\{\begin{array}{l}u=f_{x} \frac{X}{Z}+c_{x} \\v=f_{y} \frac{Y}{Z}+c_{y}\end{array}\right. $$

将上式矩阵化(左侧是齐次式,右侧是非齐次式)

$$ \left(\begin{array}{l}u \\v \\1\end{array}\right)=\frac{1}{Z}\left(\begin{array}{ccc}f_{x} & 0 & c_{x} \\0 & f_{y} & c_{y} \\0 & 0 & 1\end{array}\right)\left(\begin{array}{l}X \\Y \\Z\end{array}\right) \triangleq \frac{1}{Z} K P $$

一般习惯这样写

$$ Z\left(\begin{array}{l}u \\v \\1\end{array}\right)=\left(\begin{array}{ccc}f_{x} & 0 & c_{x} \\0 & f_{y} & c_{y} \\0 & 0 & 1\end{array}\right)\left(\begin{array}{l}X \\Y \\Z\end{array}\right) \triangleq K P $$

K就是相机的内参数(camera intrinsics),在相机出厂时已经固定,是个常量

有些相机生产厂商会告诉你内参,有些不会。需要自己确定相机内参就叫做标定

在最开始的问题中,拿一个坐标点p进行投影。但这个p是相对于相机的坐标,实际应该是相对于世界的坐标Pw,所以要做一个转换。这个转换实际上只需要做一个旋转和平移就行,这在之前已经讨论过

假设相机的位姿由旋转矩阵R和平移向量t表示,那么世界坐标系到相机坐标系的转换如下

$$ Z P_{u v}=Z\left[\begin{array}{l}u \\v \\1\end{array}\right]=K\left(R P_{w}+t\right)=K T P_{w} $$

T为变换矩阵,=KTPw这个式子隐含了一次齐次坐标到非齐次坐标的转换

相机的位姿R,t为相机的外参(camera extrinsics)

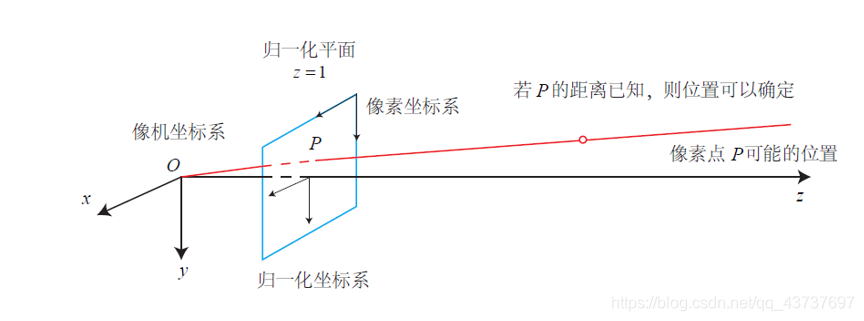

归一化处理,令z=1,即所有的点都假设在归一化平面上

https://img-blog.csdnimg.cn/20210228194200873.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzNzM3Njk3,size_16,color_FFFFFF,t_70

$$ \left(R P_{\mathrm{w}}+t\right)=\underbrace{[X, Y, Z]^{\mathrm{T}}}_{\text {相机坐标 }} \rightarrow \underbrace{[X / Z, Y / Z, 1]^{\mathrm{T}}}_{\text {归一化坐标 }} . $$

这样归一化坐标左乘内参就可以得到像素坐标,上式也说明单目视觉中点的深度信息丢失了

投影的顺序:世界-相机-归一化平面-像素

畸变模型

畸变(distortion)又叫失真,类似于这样

https://img-blog.csdnimg.cn/20210228194832377.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzNzM3Njk3,size_16,color_FFFFFF,t_70

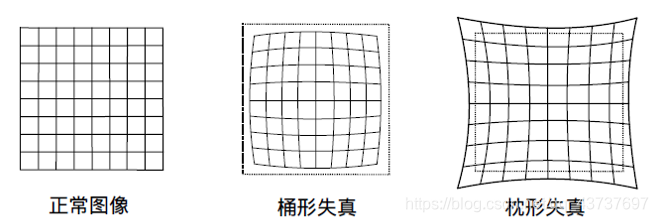

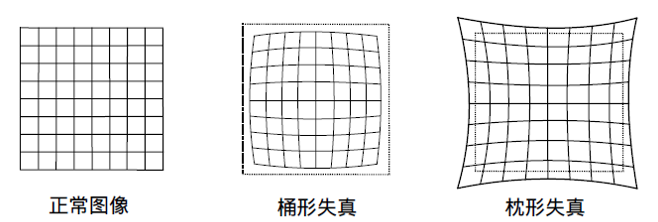

径向畸变由透镜形状引起的,分为桶形畸变和枕形畸变。

桶形畸变:放大率随着与光轴之间距离增加而减小

枕形畸变:放大率随着与光轴之间距离增加而增加

https://img-blog.csdnimg.cn/2021022819550088.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzNzM3Njk3,size_16,color_FFFFFF,t_70

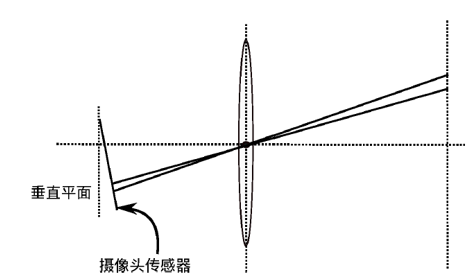

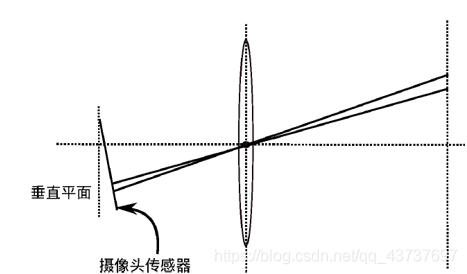

切向畸变是成像平面与透镜不平行引起的

https://img-blog.csdnimg.cn/20210228195657783.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzNzM3Njk3,size_16,color_FFFFFF,t_70

数学表示径向畸变和切向畸变

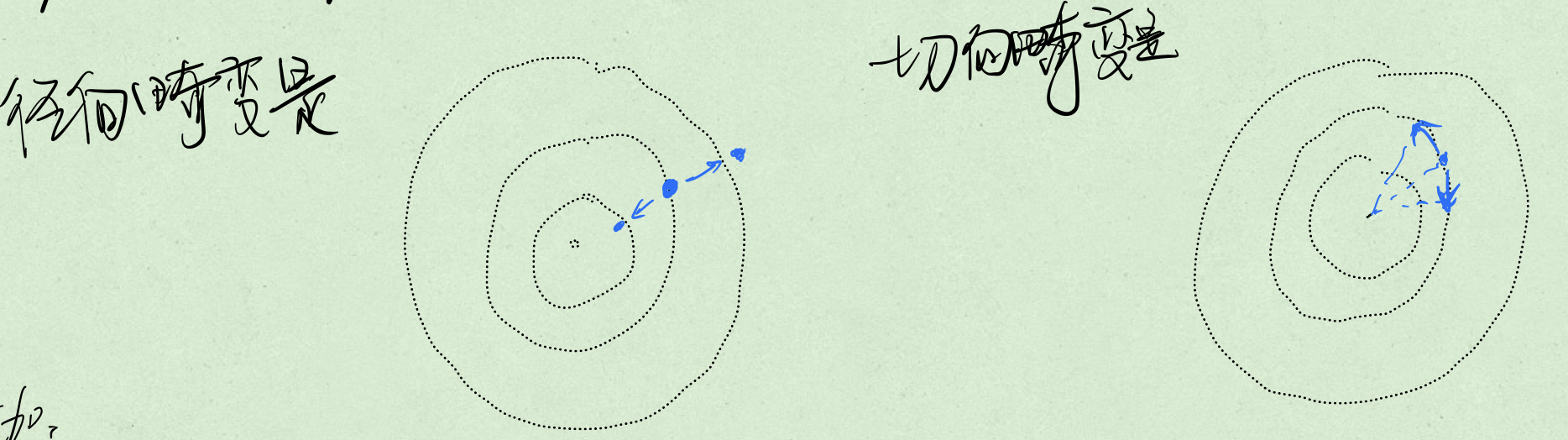

考虑归一化平面(z=1)上的一点p,坐标[x,y]T,极坐标[r,θ]T

https://img-blog.csdnimg.cn/20210228200645501.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzNzM3Njk3,size_16,color_FFFFFF,t_70

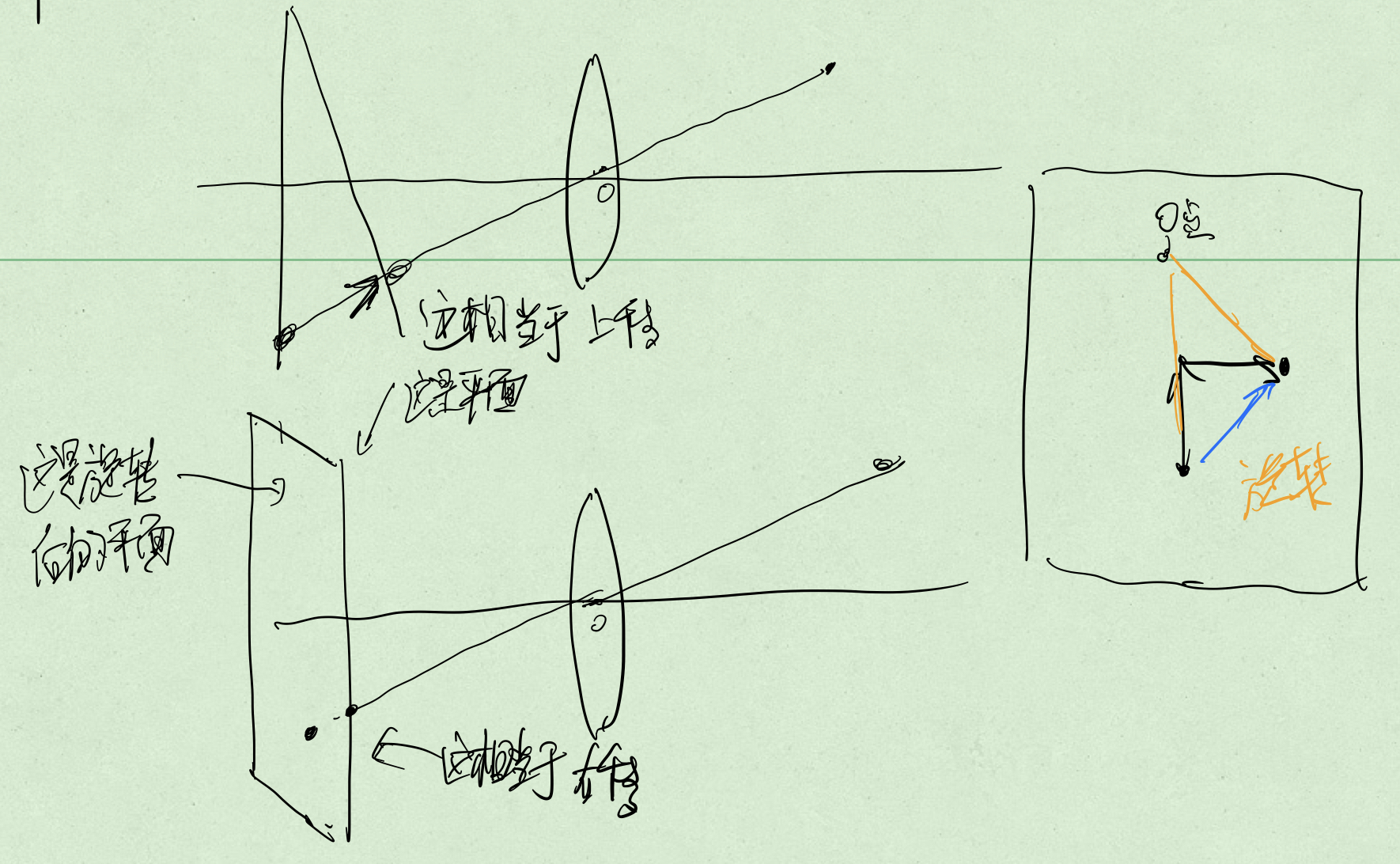

附加:如何理解切向畸变就是发生旋转? https://img-blog.csdnimg.cn/20210228200759117.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzNzM3Njk3,size_16,color_FFFFFF,t_70

径向畸变

$$ \begin{array}{l}x_{\text {distrred }}=x\left(1+k_{1} r^{2}+k_{2} r^{4}+k_{3} r^{6}\right) \\y_{\text {distorted }}=y\left(1+k_{1} r^{2}+k_{2} r^{4}+k_{3} r^{6}\right)\end{array} $$

(xdistorted, ydistorted)是径向畸变后的归一化坐标

切向畸变

$$ \begin{array}{l}x_{\text {distorted }}=x+2 p_{1} x y+p_{2}\left(r^{2}+2 x^{2}\right) \\y_{\text {distorred }}=y+p_{1}\left(r^{2}+2 y^{2}\right)+2 p_{2} x y\end{array} $$

径向畸变+切向畸变

$$ \left\{\begin{array}{l}x_{\text {distorted }}=x\left(1+k_{1} r^{2}+k_{2} r^{4}+k_{3} r^{6}\right)+2 p_{1} x y+p_{2}\left(r^{2}+2 x^{2}\right) \\y_{\text {distorted }}=y\left(1+k_{1} r^{2}+k_{2} r^{4}+k_{3} r^{6}\right)+p_{1}\left(r^{2}+2 y^{2}\right)+2 p_{2} x y\end{array}\right. $$

实际可灵活保留各项系数

投影到像素平面

$$ \left\{\begin{array}{l}u=f_{x} x_{\text {distorted }}+c_{x} \\v=f_{y} y_{\text {distorted }}+c_{y}\end{array}\right. $$

去畸变(undistort)的方式有两种,对整张图去畸变,然后就可以用针孔模型,第二种从畸变图像上的某个点出发,根据畸变方程还原。实际上第一种更好用。

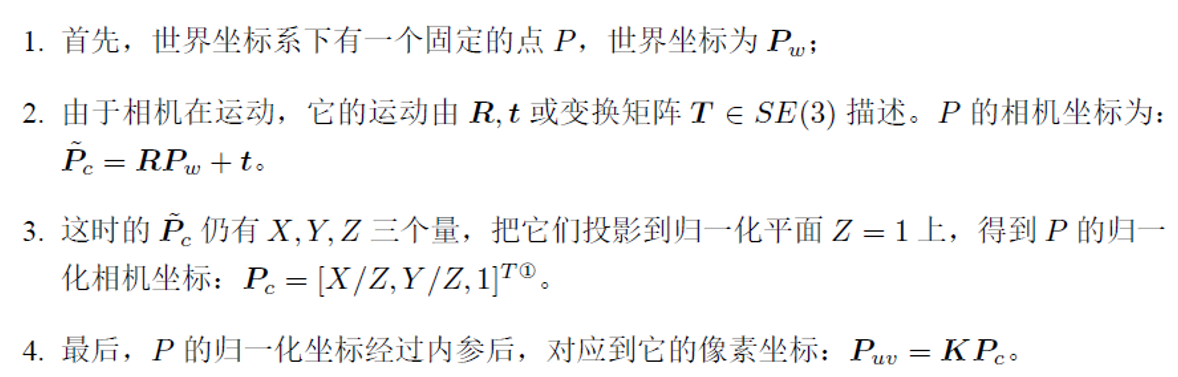

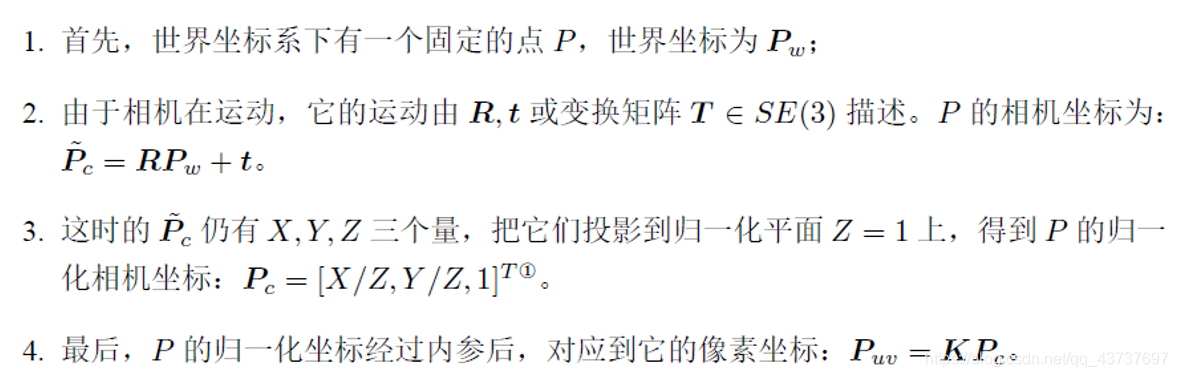

总结

https://img-blog.csdnimg.cn/20210228201937935.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzNzM3Njk3,size_16,color_FFFFFF,t_70

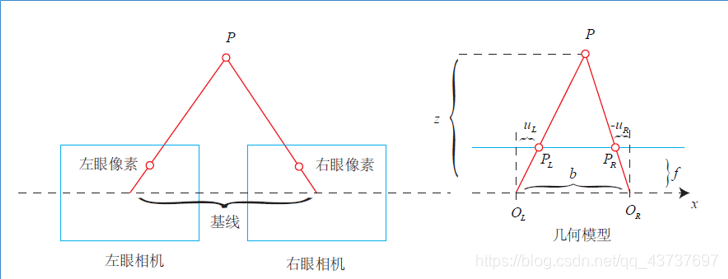

双目相机模型

由于用了归一化平面(z=1),所以散失了深度,怎么求像素平面上每个像素的深度?

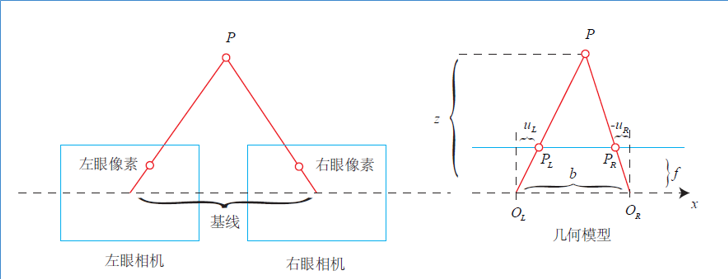

用双目相机

https://img-blog.csdnimg.cn/20210228202408163.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzNzM3Njk3,size_16,color_FFFFFF,t_70

$$ \frac{z-f}{z}=\frac{b-u_{L}+u_{R}}{b} $$

$$ z=\frac{f b}{d}, \quad d=u_{L}-u_{R} $$

UR是负数,b是基线,d是视差

视差d的计算很难,需要知道左边像素点在右边图像中对应哪个。由于计算量,双目深度的估计仍需要使用cpu和fpga

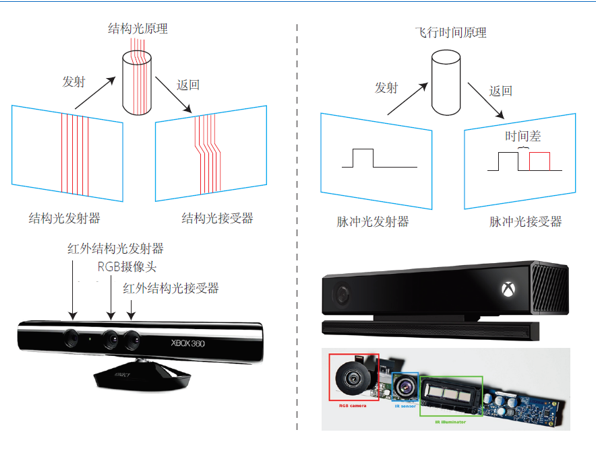

RGB-D模型

https://img-blog.csdnimg.cn/20210228203006415.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzNzM3Njk3,size_16,color_FFFFFF,t_70

红外结构光原理 structured light :发射光线,根据返回的结构光图案判断

飞行时间原理 time-of-flight ToF :发射光线,接收,计算时间差

像素的深度信息形成点云(point cloud)

RGB-D相机的缺点:红外光容易受到日光或其他传感器发射的红外光干扰,不能在室外使用。同时使用多个RGB-D会互相干扰,透射材质的物体难以反射红外光。

图像

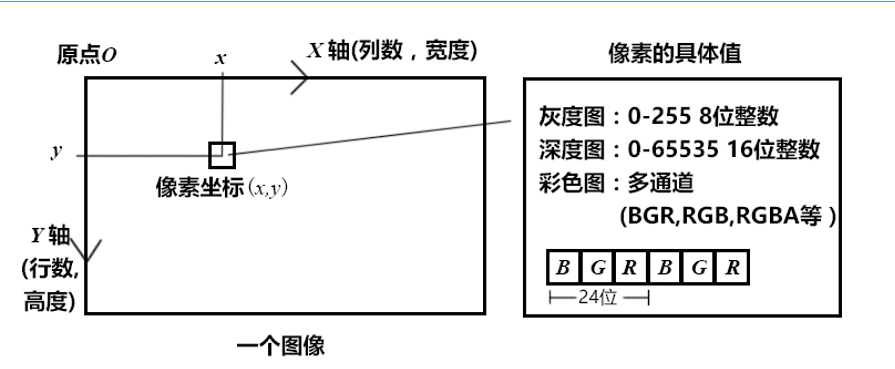

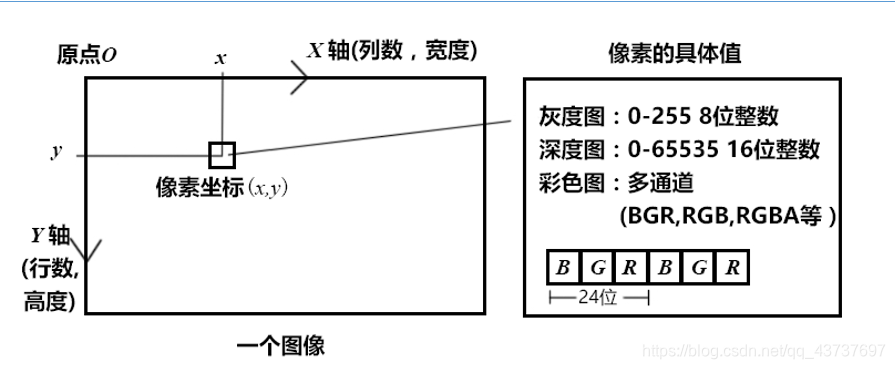

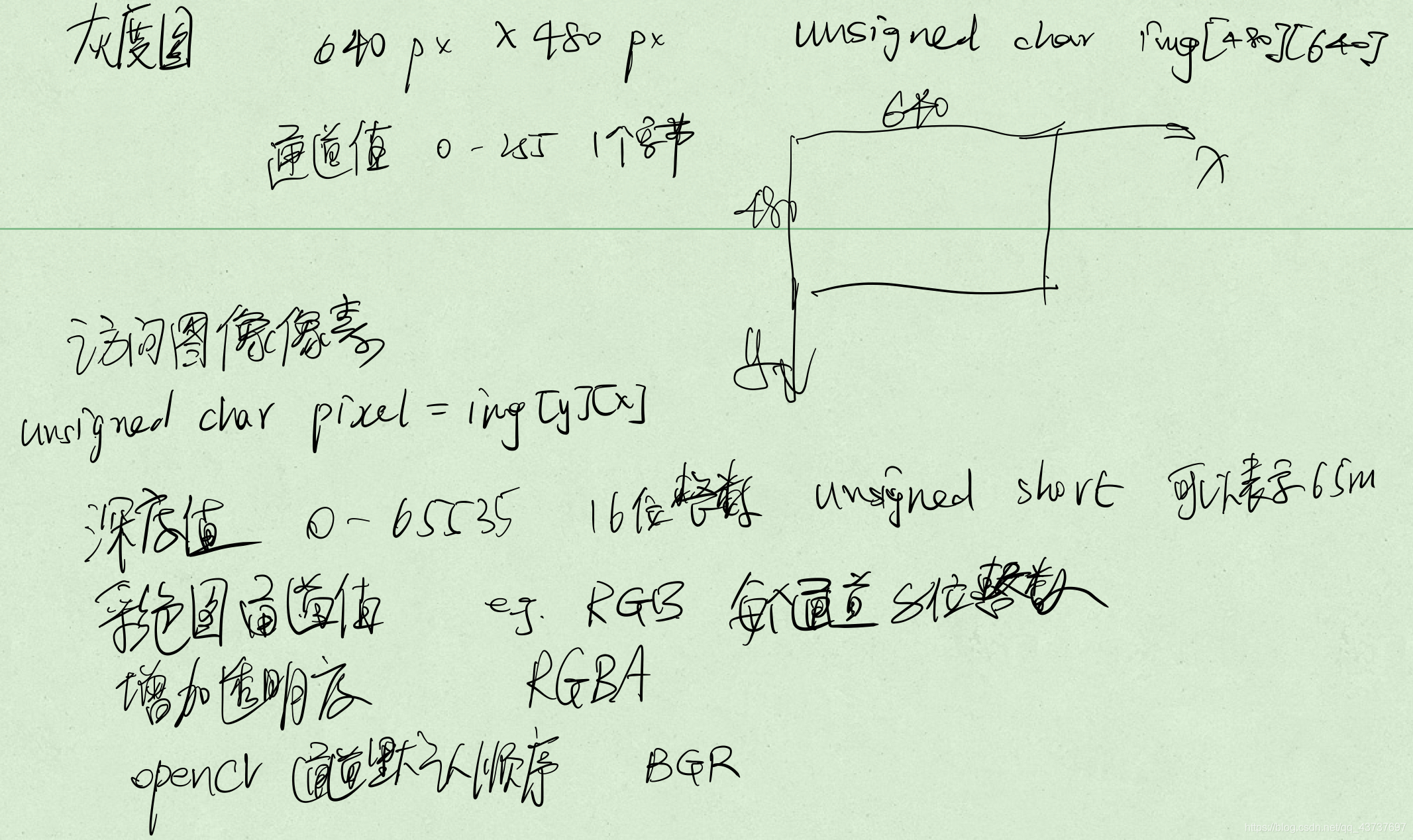

计算机如何处理图像?

https://img-blog.csdnimg.cn/2021022820343452.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzNzM3Njk3,size_16,color_FFFFFF,t_70

https://img-blog.csdnimg.cn/20210228203621773.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3FxXzQzNzM3Njk3,size_16,color_FFFFFF,t_70
